ООО Химмаш предлагает заказать сильфонный компенсатор. Сильфонный компенсатор - это устройство в виде гибкой вставки, которое используется в системах трубопроводов. Этот тип компенсаторов предназначается для компенсации температурных расширений, вибрационных воздействий и несоосностей трубопроводов.

Устройство сильфонных компенсаторов

Данное оборудование состоит из одного или двух сильфонов, патрубков и защитного кожуха. Сильфоны – тонкостенные гофрированные оболочки из антикоррозийной нержавеющей стали. Конструкция сильфона позволяет компенсатору растягиваться, сжиматься, деформироваться, при этом сохраняя герметичность. Патрубки служат для присоединения компенсаторов к трубопроводу. При изменении температурного режима тепловой сети прямолинейный участок трубопровода между неподвижными опорами получает некоторое приращение своей длины за счет температурного расширения материала трубопровода. При этом возникают напряжения, растяжения или сжатия, которые могут привести к изгибу труб, а также их разрушению. Изменения длины участка трубопровода, вызываемое температурным расширением, воспринимаются гофрами сильфонов в пределах компенсирующей способности, которые упруго деформируются.

Область применения сильфонных компенсаторов

Основное место применения сильфонных компенсаторов – системы с жидкими и парообразными средами, которые работают при высоких давлениях и высоких температурах. Данное оборудование широко применяется во многих отраслях промышленности: химической, нефтехимической, нефтеперерабатывающей, газовой, также в энергетике.

Поставка сильфонных компенсаторов в г. Нижний Новгород осуществляется из Пензы

Технические характеристики осевых сильфонных компенсаторов типа КСО

Условное обозначение Диаметр, мм Давление, атм Осевая компенсирующая способность, мм Длина, мм
КСО 32-16-25 32 16 25 250
КСО 32-25-25 25
КСО 40-16-25 40 16 25 260
КСО 40-25-25 25
КСО 50-16-25 50 16 25 280
КСО 50-25-25 25
КСО 50-16-50 16 50 340
КСО 50-25-50 25
КСО 65-16-25 65 16 25 280
КСО 65-25-25 25
КСО 65-16-50 16 50 350
КСО 65-25-50 25
КСО 80-16-35 80 16 35 290
КСО 80-25-35 25
КСО 80-16-70 16 70 360
КСО 80-25-70 25
КСО 100-16-50 100 16 50 360
КСО 100-25-50 25
КСО 100-16-100 16 100 860
КСО 100-25-100 25
КСО 125-16-50 125 16 50 370
КСО 125-25-50 25
КСО 125-16-100 16 100 875
КСО 125-25-100 25
КСО 150-16-50 150 16 50 400
КСО 150-25-50 25
КСО 150-16-100 16 100 900
КСО 150-25-100 25
КСО 200-16-80 200 16 80 410
КСО 200-25-80 25
КСО 200-16-160 16 160 800
КСО 200-25-160 25
КСО 250-16-80 250 16 80 375
КСО 250-25-80 25
КСО 250-16-160 16 160 800
КСО 250-25-160 25
КСО 300-16-80 300 16 80 375
КСО 300-25-80 25
КСО 300-16-160 16 160 830
КСО 300-25-160 25
КСО 350-16-80 350 16 80 385
КСО 350-25-80 25
КСО 350-16-160 16 160 860
КСО 350-25-160 25
КСО 400-16-80 400 16 80 390
КСО 400-25-80 25
КСО 400-16-160 16 160 890
КСО 400-25-160 25
КСО 500-16-100 500 16 100 425
КСО 500-25-100 25
КСО 500-16-200 16 200 900
КСО 500-25-200 25
КСО 600-16-100 600 16 100 430
КСО 600-25-100 25
КСО 600-16-200 16 200 920
КСО 600-25-200 25
КСО 700-16-100 700 16 100 440
КСО 700-25-100 25
КСО 700-16-200 16 200 930
КСО 700-25-200 25
КСО 800-16-100 800 16 100 445
КСО 800-25-100 25
КСО 800-16-200 16 200 935
КСО 800-25-200 25
КСО 900-16-100 900 16 100 460
КСО 900-25-100 25
КСО 900-16-200 16 200 940
КСО 900-25-200 25
КСО 1000-16-110 1000 16 110 480
КСО 1000-25-110 25
КСО 1000-16-220 16 220 980
КСО 1000-25-220 25

Технические осевых сильфонных компенсаторов типа ОПН

Условное обозначение Диаметр, мм Давление, атм Осевая компенсирующая способность, мм Длина, мм Масса, кг
ОПН 16-50-70 50 16 70 350 2
ОПН 25-50-70 25
ОПН 16-65-70 65 16 70 350 2
ОПН 25-65-70 25
ОПН 16-80-70 80 16 70 360 3
ОПН 25-80-70 25
ОПН 16-100-80 100 16 80 370 4
ОПН 25-100-80 25
ОПН 16-125-90 125 16 90 380 6
ОПН 25-125-90 25
ОПН 16-150-100 150 16 100 400 7
ОПН 25-150-100 25
ОПН 16-200-140 200 16 140 440 14
ОПН 25-200-140 25
ОПН 16-250-160 250 16 160 620 27
ОПН 25-250-160 25
ОПН 16-300-180 300 16 180 630 35
ОПН 25-300-180 25
ОПН 16-350-180 350 16 180 660 44
ОПН 25-350-180 25
ОПН 16-400-190 400 16 190 680 65
ОПН 25-400-190 25
ОПН 16-500-200 500 16 200 690 95
ОПН 25-500-200 25
ОПН 16-600-200 600 16 200 710 124
ОПН 25-600-200 25
ОПН 16-700-210 700 16 210 720 152
ОПН 25-700-210 25
ОПН 16-800-210 800 16 210 740 184
ОПН 25-800-210 25
ОПН 16-900-210 900 16 210 720 230
ОПН 25-900-210 25
ОПН 16-1000-220 1000 16 220 740 275
ОПН 25-1000-220 25
ОПН 16-1200-220 1200 16 220 740 378
ОПН 25-1200-220 25
ОПН 16-1400-220 1400 16 220 750 475
ОПН 25-1400-220 25

Технические характеристики компенсаторов сильфонных осевых в защитном кожухе (2КСО)

Условное обозначение Диаметр, мм Давление, атм Осевая компенсирующая способность, мм Длина, мм
2КСО 50-16-140 50 16 140 845
2КСО 50-25-140 25
2КСО 65-16-140 65 16 140 845
2КСО 65-25-140 25
2КСО 80-16-140 80 16 140 855
2КСО 80-25-140 25
2КСО 100-16-160 100 16 160 875
2КСО 100-25-160 25
2КСО 125-16-180 125 16 180 895
2КСО 125-25-180 25
2КСО 150-16-200 150 16 200 925
2КСО 150-25-200 25
2КСО 200-16-280 200 16 280 1010
2КСО 200-25-280 25
2КСО 250-16-320 250 16 320 825
2КСО 250-25-320 25
2КСО 300-16-360 300 16 360 855
2КСО 300-25-360 25
2КСО 350-16-380 350 16 380 880
2КСО 350-25-380 25
2КСО 400-16-380 400 16 380 910
2КСО 400-25-380 25
2КСО 500-16-400 500 16 400 935
2КСО 500-25-400 25
2КСО 600-16-400 600 16 400 955
2КСО 600-25-400 25
2КСО 700-16-420 700 16 420 960
2КСО 700-25-420 25
2КСО 800-16-420 800 16 420 995
2КСО 800-25-420 25
2КСО 900-16-420 900 16 420 970
2КСО 900-25-420 25
2КСО 1000-16-440 1000 16 440 1000
2КСО 1000-25-440 25
2КСО 1200-16-440 1200 16 440 2000
2КСО 1200-25-440 25
2КСО 1400-16-440 1400 16 440 2300
2КСО 1400-25-440 25

Технические характеристики компенсаторы сильфонных стартовых (ССК)

Условное обозначение Диаметр, мм Давление, атм Осевая компенсирующая способность, мм Масса, кг
ССК 25-50-80 50 25 80 6
ССК 25-65-80 65 8
ССК 25-80-80 80 9
ССК 25-100-110 100 110 10
ССК 25-125-110 125 13
ССК 25-150-110 150 26
ССК 25-200-140 200 140 36
ССК 25-250-140 250 64
ССК 25-300-140 300 96
ССК 25-350-140 350 110
ССК 25-400-140 400 112
ССК 25-500-170 500 170 200
ССК 25-600-170 600 250
ССК 25-700-170 700 335
ССК 25-800-170 800 380
ССК 25-900-170 900 450
ССК 25-1000-170 1000 512

Технические характеристики компенсаторы сильфонных угловых (поворотных) (КСП)

Условное обозначение Диаметр, мм Давление, атм Компенсирующая способность, град. Длина, мм
КСП 32-16 32 16 +-2 / +-5 / +-10 240
КСП 32-25 25
КСП 40-16 40 16 240
КСП 40-25 25
КСП 50-16 50 16 250
КСП 50-25 25
КСП 65-16 65 16 270
КСП 65-25 25
КСП 80-16 80 16 280
КСП 80-25 25
КСП 100-16 100 16 280
КСП 100-25 25
КСП 125-16 125 16 265
КСП 125-25 25
КСП 150-16 150 16 265
КСП 150-25 25
КСП 200-16 200 16 370
КСП 200-25 25
КСП 250-16 250 16 360
КСП 250-25 25
КСП 300-16 300 16 440
КСП 300-25 25
КСП 350-16 350 16 440
КСП 350-25 25
КСП 400-16 400 16 490
КСП 400-25 25
КСП 500-16 500 16 640
КСП 500-25 25
КСП 600-16 600 16 590
КСП 600-25 25
КСП 700-16 700 16 610
КСП 700-25 25
КСП 800-16 800 16 630
КСП 800-25 25
КСП 900-16 900 16 670
КСП 900-25 25
КСП 1000-16 1000 16 730
КСП 1000-25 25

Технические характеристики сдвиговых сильфонных компенсаторов

Условное обозначение Диаметр, мм Давление, атм Компенсирующая способность осевая, мм Компенсирующая способность (сдвиг), мм Длина, мм
СКС (КСС) 32-16-30 32 16 30 25 - 100 850
СКС (КСС) 32-25-30 25
СКС (КСС) 40-16-30 40 16 850
СКС (КСС) 40-25-30 25
СКС (КСС) 50-16-30 50 16 920
СКС (КСС) 50-25-30 25
СКС (КСС) 65-16-60 65 16 60 920
СКС (КСС) 65-25-60 25
СКС (КСС) 80-16-60 80 16 970
СКС (КСС) 80-25-60 25
СКС (КСС) 100-16-60 100 16 970
СКС (КСС) 100-25-60 25
СКС (КСС) 125-16-60 125 16 1110
СКС (КСС) 125-25-60 25
СКС (КСС) 150-16-60 150 16 1110
СКС (КСС) 150-25-60 25
СКС (КСС) 200-16-60 200 16 1160
СКС (КСС) 200-25-60 25
СКС (КСС) 250-16-60 250 16 1260
СКС (КСС) 250-25-60 25
СКС (КСС) 300-16-60 300 16 1400
СКС (КСС) 300-25-60 25
СКС (КСС) 300-16-60 350 16 1430
СКС (КСС) 300-25-60 25
СКС (КСС) 400-16-60 400 16 1450
СКС (КСС) 400-25-60 25
СКС (КСС) 500-16-60 500 16 1500
СКС (КСС) 500-25-60 25
СКС (КСС) 600-16-60 600 16 1800
СКС (КСС) 600-25-60 25
СКС (КСС) 700-16-60 700 16 1950
СКС (КСС) 700-25-60 25
СКС (КСС) 800-16-60 800 16 2200
СКС (КСС) 800-25-60 25
СКС (КСС) 900-16-60 900 16 2400
СКС (КСС) 900-25-60 25
СКС (КСС) 1000-16-60 1000 16 2600
СКС (КСС) 1000-25-60 25

Технические характеристики универсальных сильфонных компенсаторов

Условное обозначение Диаметр, мм Давление, атм Компенсирующая способность, мм Длина, мм
осевая сдвиг поворот
КСУ 32-16 32 16 100-200 100-300 100-300 710-1110
КСУ 32-25 25
КСУ 40-16 40 16 710-1110
КСУ 40-25 25
КСУ 50-16 50 16 770-1170
КСУ 50-25 25
КСУ 65-16 65 16 770-1220
КСУ 65-25 25
КСУ 80-16 80 16 820-1250
КСУ 80-25 25
КСУ 100-16 100 16 810-1280
КСУ 100-25 25
КСУ 125-16 125 16 950-1460
КСУ 125-25 25
КСУ 150-16 150 16 950-1460
КСУ 150-25 25
КСУ 200-16 200 16 1120-1690
КСУ 200-25 25
КСУ 250-16 250 16 1120-1690
КСУ 250-25 25
КСУ 300-16 300 16 1300-1700
КСУ 300-25 25
КСУ 350-16 350 16 1300-1700
КСУ 350-25 25
КСУ 400-16 400 16 1500-1900
КСУ 400-25 25
КСУ 500-16 500 16 1500-1900
КСУ 500-25 25
КСУ 600-16 600 16 1700-2100
КСУ 600-25 25
КСУ 700-16 700 16 1900-2300
КСУ 700-25 25
КСУ 800-16 800 16 2100-2500
КСУ 800-25 25
КСУ 900-16 900 16 2300-2700
КСУ 900-25 25
КСУ 1000-16 1000 16 2500-2900
КСУ 1000-25 25

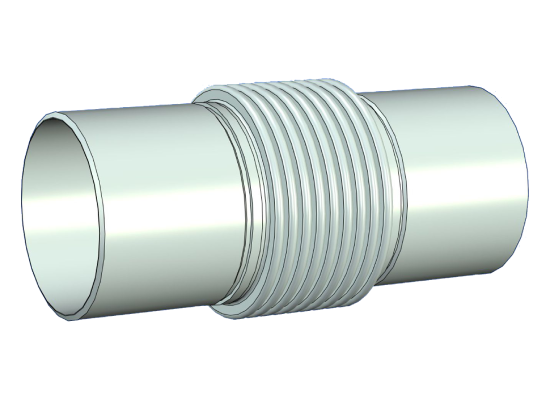

Эскиз компенсатора сильфонного осевого (КСО, ОПН)

Эскиз компенсатора сильфонного осевго в защитном кожухе (2КСО)

Эскиз компенсатора сильфонного стартового (ССК)

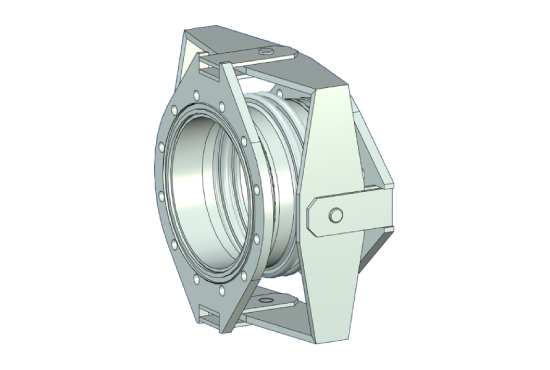

Эскиз компенсаторы сильфонного углового (поворотного) (КСП)

Эскиз сдвигового сильфонного компенсатора

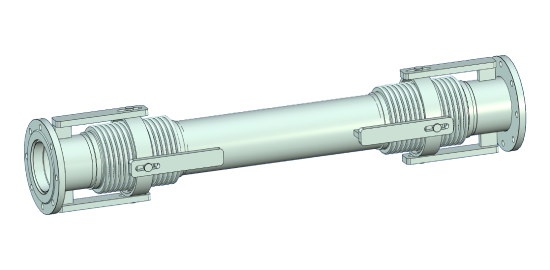

Эскиз универсального сильфонного компенсатора

8-800-333-67-71 звонок по России бесплатный

Для заказа нашей продукции вы можете скачать опросный лист на сильфонные компенсаторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 59-44-44 . Также можете связаться с нашими менеджерами по телефонам: +7 (8412) 59-44-14, 59-44-44, 59-46-04, 99-19-35.
