Резервуары горизонтальные стальные надземные (РГСН) предназначаются для приема, хранения, транспортировки и выдачи темных и светлых нефтепродуктов. Изделия подходят для эксплуатации питьевой, технической и пожарной воды, а также масел и различных неагрессивных и агрессивных жидкостей. Емкости отличаются повышенной прочностью и надежностью; изготавливаются в разных конструктивных решениях. Плотность рабочей среды не должна превышать 1т/м3.

Устройство

Однокамерные резервуары РГСН имеют цилиндрическую форму и выполняются из стали (нержавеющий, низкоуглеродистой). Стенки горизонтальных емкостей состоят из листовых обечаек, каждая из которых сделана из рулонной или же листовой стали. Ширина листа варьируется между 1500-2000 мм. Обечайки и листы соединены при помощи сварных стыковых швов. Как правило, для того, чтобы упрочнить стенки резервуаров этого типа, используются опорные и промежуточные кольца жесткости с дополнительной треугольной диафрагмой. Днище изготавливается плоским, если избыточное давление не превышает 40кПа, или коническим – при данном показателе до 70 кПа. Плоское днище может быть ребристым. Корпус изделия оснащен штуцерами для вентиляции, забора и загрузки, люком с лазом и крышкой, благодаря которой можно осуществлять сервис и ремонт. РГСН также оборудуется заземлением и наружной лестницей. В качестве опор для наземных РГС применяются специальные седловидные устройства (2 штуки), которые располагаются на расстоянии в 0,586хlр друг от друга. В комплекте могут быть и опоры стоечные.

ООО Химмаш выпускает несколько разновидностей надземных резервуаров РСГ исходя из их объема: РСГ-25, РГС-50, РГС-75, РГС-100. В ассортименте имеются и емкости с меньшим объемом – от 3 м3. В целом такие изделия изготавливаются в 2-х конструктивных исполнениях. Первое предназначается для темных нефтепродуктов и дополнительно снабжается внутренним теплообменником, что увеличивает массу горизонтальной емкости на 5%. Второе исполнение, соответственно, подходит для светлых нефтепродуктов. РГС-3, РГС-5 и РГС-10 разработаны для эксплуатации с темными нефтепродуктами. РГС-3 производится без площадки для обслуживания.

Применение

Резервуары горизонтальные стальные надземные-РГСН применяются в нефтяной и нефтеперерабатывающей промышленности, а также в других отраслях, где используются агрессивные и неагрессивные жидкости.

Поставка резервуаров РГСН в г. Нижний Новгород осуществляется из Пензы

Таблица 1.
Характеристики наземных горизонтальных резервуаров.

ПараметрыРГСН-3РГСН-5РГСН-10РГСН-25РГСН-50РГСН-75РГСН-100
Вместимость, куб.м.3510255075100
Давление рабочееналив
Внутренний диаметр,
мм
14001600220027603000
Длина, мм25502785333549901010014400
Ширина, мм170018002400300034353440
Высота (при
транспортировке), мм
19552050265034003650
Толщина
корпуса/днища, мм
4/64/86/12
Масса, кг14001540252043405880764011900
Назначение и диаметр штуцеров (мм)
АЛюк замерный (150)Вход продукта (80)
БВход продукта (80)Выход продукта (80)
ВВыход продукта (80)Вход теплоносителя (40)
ГВход теплоносителя (50)Выход теплоносителя (40)
Д 1, 2Для механизма управления
хлопушкой (150)
Для вентиляционной трубы (150) /
Для предохранительного клапана (50)
ЕДля вентиляционной трубы (50)Люк замерный (150)
ЖДренаж (G3/4-B)Для механизма управления хлопушкой (150)
ИЛюк (800)
КВыход конденсата (50)Грязе-спускная пробка

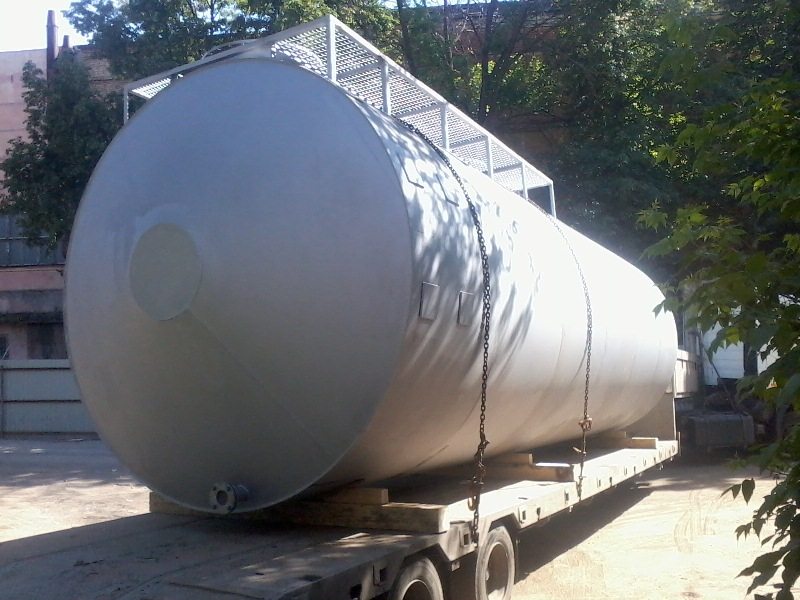

Рис. 1. Резервуары горизонтальные стальные наземные (РГСН).

8-800-333-67-71 звонок по России бесплатный

Для заказа нашей продукции вы можете скачать опросный лист на резервуары горизонтальные стальные наземные - РГСН и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 59-44-44 . Также можете связаться с нашими менеджерами по телефонам: +7 (8412) 59-44-14, 59-44-44, 59-46-04, 99-19-35.
